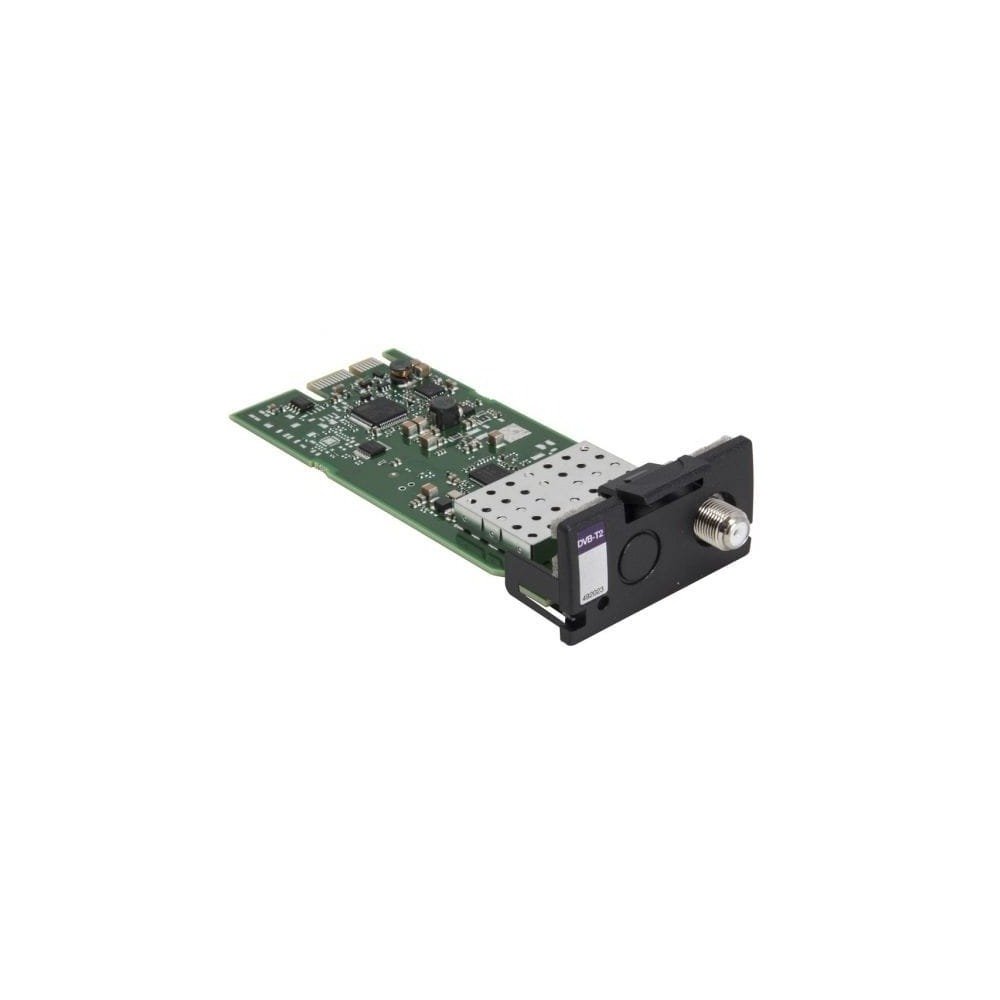

TRIAX DVB-T2 Frontend for TDX

Specifikationer

• Demodulator typ

  COFDM

  Ingångsnivå QPSK 8K

  FEC 2/3, Guard interval 1/4 -91.3… -23 dBm

  Ingångsnivå QAM16

  FEC 2/3, Guard interval 1/4 -85.1…-23 dBm

  Ingångsnivå QAM64

  FEC 2/3, Guard interval 1/4 -80…-23 dBm

  FFT Mode DVB-T

  2K, 8K

  FFT Mode DVB-T2

  1K, 2K, 8K, 16K, 32K

  Konstellationer DVB-T

  QPSK, 16QAM, 64QAM

  Konstellationer DVB-T

  QPSK, 16QAM, 64QAM, 256QAM

  Kod rates DVB-T

  1/2, 2/3, 3/4, 5/6, 7/8

  Kod rates DVB-T2

  1/2, 2/3, 3/4, 5/6

  Guard intervall DVB-T

  1/4, 1/8, 1/16, 1/32

  GuardIntervalDVBT2

  1/4, 1/8, 1/16, 1/32, 1/128

  Frekvensområde

  Ingång frekvens omfång MHz

  177.5 – 226.5 (VHF III)/474 – 858 (UHF) MHz

  Bandbredd

  7/8 MHz

  Förstärkning

  Ingång Brusvärde

  < 7.0 dB

  Reflektionsdämpning

  Ingång returförlust

  > 6.0 dB

  Elektriska data

  Impedans

  75 ?

  Generella specifikationer

  DC Driftspänning

  12 VDC

  DC strömåtgång typ

  275 mA

  Temperatur – drift

  -10…+50 °C

  Temperatur – lagring

  -20…+70 °C

  Luftfuktighet – drift

  20…80 %

  Luftfuktighet – lagring

  10…90 %

  Anslutningar

  Antalet ingångar

  1

  Ingång anslutning typ

  F-hona

  Anslutningstyp

  F-hona

  Mekaniska data

  Storlek produkt (H x D x B)

  32 x 132 x 50 mm

  Enhetsvolym

  0,001 m3

  Nettovikt

  0,047 kg

  Taravikt

  0,033 kg

  Totalvikt

  0,080 kg

  Total höjd

  0,040 m

  Totalbredd

  0,075 m

  Totaldjup

  0,175 m
