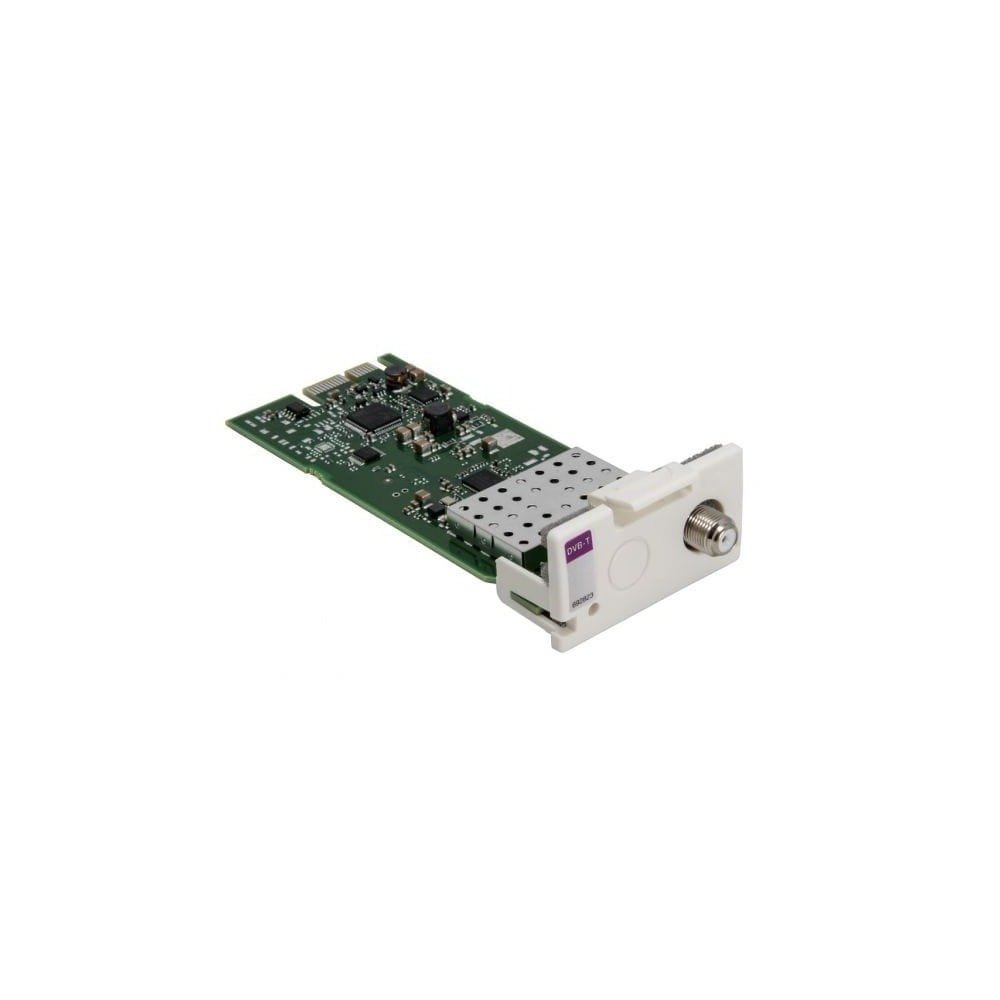

TRIAX TDH 800 Ingångsmodul DVB-T/T2

Specifikationer

Egenskaper

Demodulator typ

COFDM

Ingångsnivå QPSK 8K

FEC 2/3, Guard interval 1/4 -91.3…-23 dBm

Ingångsnivå QAM16

FEC 2/3, Guard interval 1/4 -85.1…-23 dBm

Ingångsnivå QAM64

FEC 2/3, Guard interval 1/4 -80.0…-23 dBm

FFT Mode DVB-T

2K, 8K

FFT Mode DVB-T2

1 K, 2K, 4K, 8K, 16K, 32K

Konstellationer DVB-T

QPSK, 16QAM, 64QAM

Konstellationer DVB-T

QPSK, 16QAM, 64QAM, 256QAM

Kod rates DVB-T

1/2, 2/3, 3/4, 5/6, 7/8

Kod rates DVB-T2

1/2, 2/3, 3/4, 5/6

Guard intervall DVB-T

1/4, 1/8, 1/16, 1/32

GuardIntervalDVBT2

1/4, 1/8, 1/16, 1/32, 1/128

Frekvensområde

Ingång frekvens omfång MHz

VHF III 177.5 – 226.5 MHz /UHF 474 – 858 MHz

Bandbredd

7/8 MHz

Förstärkning

Ingång Brusvärde

< 7.0 dB

Reflektionsdämpning

Ingång returförlust

> 6 dB

Elektriska data

Impedans

75 ?

Generella specifikationer

DC Driftspänning

12 VDC

DC strömåtgång typ

200 mA

Temperatur – drift

-10 to +50 °C

Luftfuktighet – drift

20 to 80 %

Temperatur – lagring

-20 to + 70 °C

Luftfuktighet – lagring

10 to 90 %

Anslutningar

Antalet ingångar

1

Ingång anslutning typ

F-hona

Anslutningstyp

F-hona

Mekaniska data

Storlek produkt (H x D x B)

29 x 132 x 50 mm

Antal i förpackning

1

Enhetsvolym

0,001 m3

Nettovikt

0,047 kg

Taravikt

0,033 kg

Totalvikt

0,080 kg

Total höjd

0,040 m

Totalbredd

0,075 m

Totaldjup
